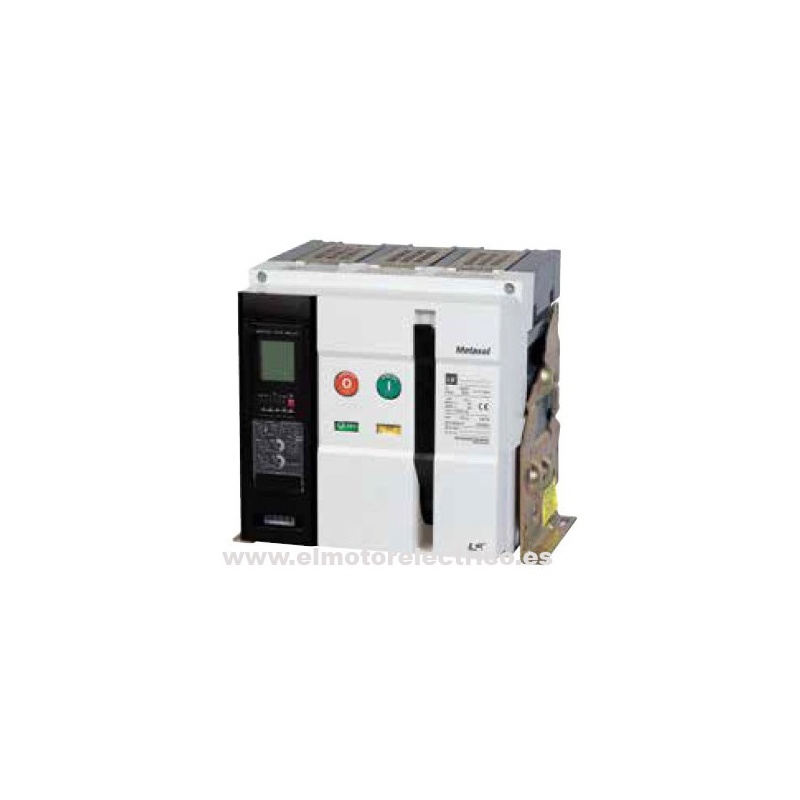

INTERRUPTOR AUTOMATICO DE PROTECCION BASTIDOR ABIERTO AS-32E3-32V

BASTIDOR ABIERTO (ACB) METASOL ESTÁNDAR Modelo AN/AS

Estos ACB permiten convertir la conexión trasera de serie (a horizontal o vertical), girando los terminales 90º

Hasta 4000A Fijo 3/4Polos. Con OCR AG5 incluido.

Características Bastidor:

· Modelo AS Serie Metasol tipo fijo, 3 o 4 polos

· Tensión nominal (Ue): Hasta 690V

· Tensión nominal de aislamiento (Ui): 1000V

· Tensión nominal soportada por impulso (Uimp): 12kV

· Poder de corte Icu 65kA a 85kA @400Vac

· Conexión trasera vertical / horizontal, dependiendo modelo

· Corriente nominal (In) 1250A...4000A

· Cuerpo Bastidor:

- M2: Tensión nominal motor AC/DC 200V~250V

- D2: Tensión nominal bobina de cierre AC/DC 200V~250V

- D2: Corriente nominal bobina de disparo SHT AC/DC 200V~250V

- AX: Contactos auxiliares tipo de carga Estándar OFF-Carga 3a3b

- U2: Tensión nominal bobinas de mínima UVT AC/DC 200V~250V

Características unidad de control (OCR) estándar AG5:

· Tipo OCR: Tipo A (Amperimétrico)

· Tipo de Protección: L/S/I/G. Sin comunicación

· Control de tensión y frecuencia: Autoalimentación, 50Hz
